Электрический двигатель для горелок выполняет все те же функции, что и любой аналогичный агрегат для привода техники. Главное назначение электромотора состоит в преобразовании электроэнергии в механическое вращение вала. Эту задачу выполняют одно- и трехфазные, синхронные и асинхронные, коллекторные и бесколлекторные, а также другие типы двигателей. Такое разнообразие электрических машин обусловлено разными техническими требованиями, параметрами сетевого питания и особенностями эксплуатации.
Для чего используют электродвигатели в горелках и какие параметры нужно учесть при выборе мотора рассказываем в статье.
Функции двигателя в горелках
Как уже упоминалось, электромотор преобразует энергию одного вида в другой – электрическую в механическую. В результате вал, соединенный с подвижной частью горелочного устройства, приводит ее в действие. Характер работы конечного исполнительного органа обеспечивает дозированную подачу воздуха для эффективного смешения с топливом и приготовления газовоздушной смеси.
Электрические двигатели используются в вентиляторных горелках, работающих как на газовом, так и на жидком (мазуте, отработанном масле, дизеле и пр.) топливе. Главная особенность таких горелочных устройств состоит в принудительном нагнетании воздуха за счет встроенного вентилятора, соединенного с двигателем. Поэтому вентиляторные горелки также называют наддувными либо дутьевыми.

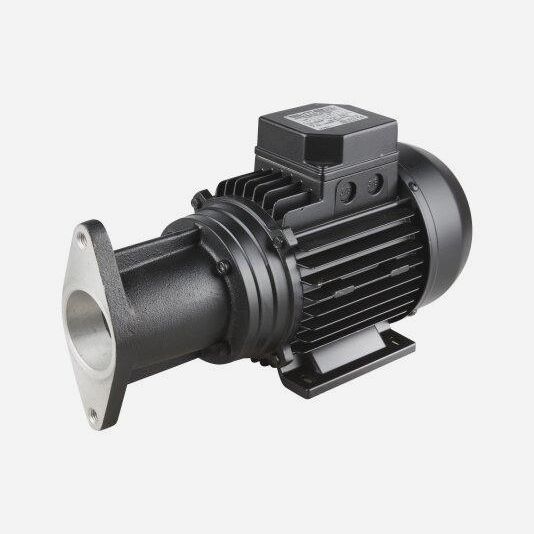

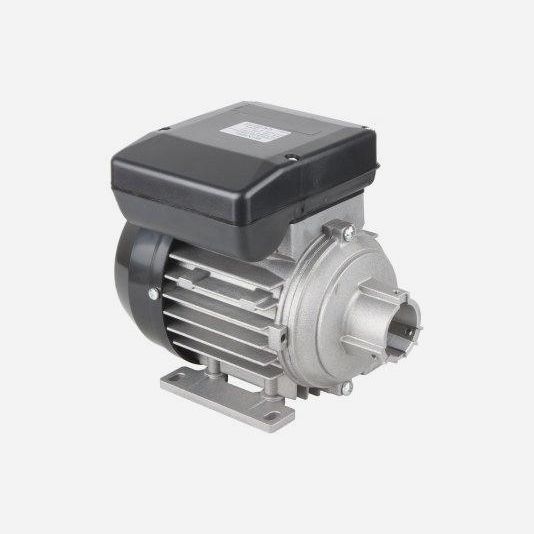

В рабочем режиме мотор, например электродвигатель Simel 50A/40-32 на 200 Вт либо более мощный вариант Simel 44/3038 на 1,1 кВт, приводит в действие вентилятор. Воздушный поток нагнетается в определенном объеме. Интенсивность подачи зависит от частоты оборотов двигателя и положения воздушной заслонки. Из этого следует, что при выборе электромотора, его технические характеристики необходимо учитывать в первую очередь. Именно они определяют количество подаваемого воздуха.
Какие параметры нужно учесть при выборе двигателя
Основные факторы, влияющие на выбор мотора для горелки, можно разделить на три группы:
- Технические параметры
- Монтажные особенности
- Эксплуатационные условия
К наиболее значимым техническим параметрам электродвигателя относятся его мощность и скорость вращения (число оборотов в единицу времени). Кроме этого, необходимо учитывать характеристики электропитания. Последние подразумевают напряжение, количество фаз (одна или три), силу тока и его частоту. Крайне важно, чтобы мощность горелки, сетевое питание отвечали условиям, на которые рассчитан силовой агрегат.
К примеру, в одном случае оптимальным будет 3-фазный, 4-киловаттный электродвигатель Simel 7/112R-5.5-2T, а в другом – совершенно другая модель Simel XD 7/208-32 с однофазным подключением мощностью 0,45 кВт. Причем в обоих вариантах моторы будут эффективны по отношению к конкретному применению.
К главным монтажным особенностям двигателя относятся размерные характеристики вала – его диаметр и длина. Размеры приводной оси должны соотноситься с посадочными параметрами по месту установки. При этом многие модели также допускают фланцевое крепление. Наличие такой возможности стоит уточнить заранее у поставщика.
С точки зрения эксплуатации, необходимо обратить внимание на степень IP-защиты двигателя. Этот показатель характеризует способность агрегата бесперебойно работать во влажной и запыленной среде. Чем выше IP, тем в более сложных условиях способен функционировать мотор. Например, у модели Simel 7/100R-4-2T класс пылевлагозащиты IP44, а у Simel ZS 51/2070-32 – всего IP20. Это означает, что первый электродвигатель защищен от проникновения твердых частиц размером от 1,0 мм и сплошного обрызгивания водой, а второй – лишь от частиц минимальным диаметром 12,5 мм, влагозащита в нем не предусмотрена. Эти особенности напрямую влияют на область применения мотора.
На что еще нужно обратить внимание при выборе
Выбирая электродвигатель для горелочных устройств, необходимо обратить внимание на класс нагревостойкости электроизоляции. Этот показатель отражает максимальную температуру, при которой может работать электрический агрегат.

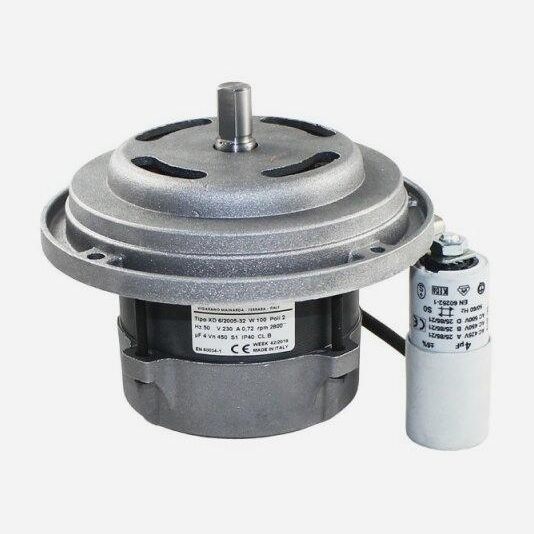

С учетом особенностей эксплуатации, большинство моторов для газовых и жидкотопливных горелок выполняют с изоляцией статорной обмотки в соответствии с F-классом. Это разрешает высокотемпературное воздействие – до 155 °С. Однако существуют и другие модели, такие как Simel XD 6/2005-32. Они допускают работу при температуре не более 130 °С, что соответствует В-классу нагревостойкости.
Материал корпуса электродвигателя – далеко не последний фактор, который влияет на выбор приводного агрегата. Выполненный из алюминиевого сплава мотор будет обладать эксплуатационными преимуществами, в том числе повышенной коррозионной стойкостью, при одновременной прочности и небольшом весе.
Еще один важный критерий выбора – класс энергетической эффективности. Под этим понятием подразумевается рациональное использование энергоресурсов, благодаря чему уменьшается потребление электроэнергии и увеличивается КПД (коэффициент полезного действия) агрегата.
Согласно нормативной классификации, по энергоэффективности электродвигатели делятся на четыре класса – от IE1 до IE4. К примеру, 3-фазный асинхронный мотор Simel AEG AMEE 90L DA2 имеет высокий класс IE2. Это указывает на сниженное энергопотребление и повышенный КПД по сравнению с двигателями IE1-класса.
Огромный практический плюс – комплектация мотора пусковым конденсатором. Устройство компенсирует перепады напряжения в сети в момент включения и облегчает запуск самого силового агрегата. Емкость конденсатора подбирается с учетом технических параметров двигателя.
В статье рассмотрены основные, но не все аспекты, требующие внимания, при выборе мотора горелки. Так, электродвигатели могут поддерживать только один или несколько рабочих режимов, работать в паре с инвертором или частотным преобразователем, комплектоваться кабелем различной длины. Отсюда вывод – выбор электрического агрегата должен быть внимательным, последовательным и грамотным.
